線成型機—行星減速機
時間:2017-10-12 10:31來源:未知 作者:admin 點擊:
次

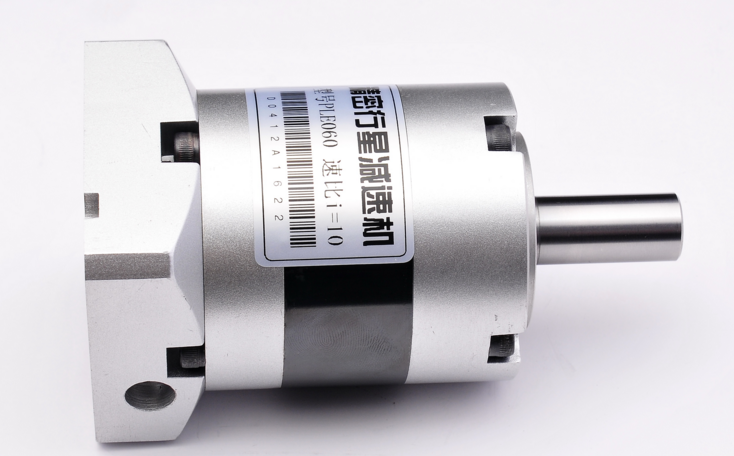

以前我們講線成型機—減速機分類的時候有提到過行星減速機，這一節請偶們來具體認識一下行星減速機。
在減速機家族中，行星減速機以其體積小，傳動效率高，減速范圍廣，精度高等諸多優點，而被廣泛應用于伺服、步進、直流等傳動系統中。其作用就是在保證精密傳動的前提下，主要被用來降低轉速增大扭矩和降低負載/電機的轉動慣量比。
當電機和線成型機—減速機間裝配時同心度保證的非常好時，電機輸出軸承受的僅僅是轉動力，運轉時也會很平滑。然而不同心時，輸出軸要承受來自于減速機輸入端的徑向力，這個徑向力長期作用將會使電機輸出軸被迫彎曲，而且彎曲的方向隨著輸出軸轉動不斷變化。輸出軸每轉動一周，橫向力的方向變化360度。如果同心度的誤差較大時，該徑向力使電機輸出軸溫度升高，其金屬結構不斷被破壞，該徑向力將會超出電機輸出軸所能承受的徑向力，從而導致驅動電機輸出軸折斷。當同心度的誤差越大時，驅動電機輸出軸折斷的時間越短。在驅動電機輸出軸折斷的同時，減速機輸入端同樣也會承受來自于電機方面的徑向力，如果這個徑向力同時超出了二者所能承受的徑向負荷的話，其結果也會導致減速機輸入端產生變形甚至斷裂。因此，在裝配時保證同心度至關重要！
一臺線成型機所用電機至少5個，因此了解各個類別的減速機是很有的必要的。
